第13章 ZTA VPN#

ZTAVPN 是一款由 Sharetech 基於公開標準協定所開發的高安全性連線解決方案。 它具備高度靈活性，不僅支援 Client-to-Site 遠端存取，方便員工隨時隨地安全辦公，亦支援 Site-to-Site 架構，能穩定串聯企業各分據點的網路。 透過零信任架構的核心理念，確保每次連線皆經過嚴格驗證，為企業打造既開放又防護嚴密的私有傳輸隧道。

13-1、Client-to-Site#

Note

ZTA VPN Client 目前(9.0.3)僅支援 Windows 作業系統。

13-1-1、ZTA VPN 設定#

此頁面提供 ZTA VPN 的基本設定，包括啟用、介面、連線設定、憑證資訊等。
* 表示該設定變更後需重新下載憑證才能使用新設定

【服務狀態/啟用】：ZTA VPN 服務預設為關閉，勾選啟用後，ZTA VPN 服務才會開始運作。

【本機使用的介面】：防火牆上提供 ZTA VPN 服務的介面，可以是 WAN、LAN、或是其他自訂的介面。

【Client連線設定 * 】：在登入程式提供連線的IP位址或網域名稱。

Client連線設定

圖 361. Client連線設定#

【本機使用通訊埠 * 】：防火牆開放ZTA VPN服務對外的通訊埠。同時使用TCP和UDP。

【同時最大連線數】：最多可以讓幾個人同時使用 ZTA VPN，預設值是 20。

【連線逾時】：逾時無法完成連線檢查時，將主動移除通道，重新建立連線。

【兩步驟驗證有效時間】：同一連線登入成功後，於有效時間內自動重新連線時可跳過驗證碼檢查。0 表示不啟用。

【VPN IP 範圍】：ZTA VPN 用戶端取得的 IP 位址範圍， VPN IP 範圍不可與內部的網段相同。

【DNS Server】：ZTA VPN 用戶連線成功後配發的 DNS 伺服器。

• Client 路由設定

當 ZTA VPN 用戶撥上來之後，NG-UTM 要分配哪些內部路由讓使用者使用，也就是說 ZTA VPN 撥接成功之後，並不是可以任意到內部任何一個網段。

【開放遠端上網】：勾選後，ZTA VPN 用戶端可以透過 UTM 上網。反之，則只能存取內部網段。

【Push Route】：將指定的網段，在裝置連線vpn時設定到路由表中。

Tip

常見使用情況：

  • 非遠端上網的情況下，加入使用者要連線的防火牆內部網段。

  • 使用者要透過 ZTA VPN 連線到防火牆上 IPsec VPN 的遠端網段。

• 憑證資訊/憑證設定

ZTA VPN 用戶端使用的憑證是由 ZTA Server 簽發，伺服器要簽發憑證時需要填入一些資訊，憑證機制再利用這些資訊製作憑證給使用者。
每個欄位都必須輸入最少一個文字，不可為空白，如果更改這個欄位的任何一個字元，每個使用者的憑證都需要重新下載。

13-1-2、Client 列表#

新增一個 ZTA VPN 用戶前，要先於上網認證增加一個認證群組，並選擇群組成員，請參考上網認證中 5-9-4、使用者群組 說明。

使用者可以從以下網址下載 ZTA VPN 用戶端或是只下載憑證。
https:// [網路介面 IP 位址或網域] : [網路介面及路由 > 網路介面 > HTTPS Port] /ztavpn.php

Note

要開放下載連結的IP需要啟用在 3-2-7、介面位址 / PPPoE 撥接 的 管理IP

• 新增認證群組

在 Client 列表下方點選 image20 前往新增認證群組：

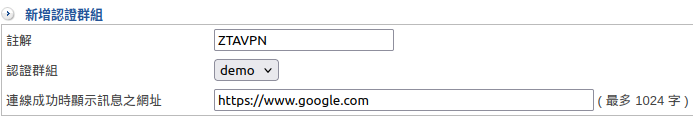

新建一個 SSL VPN 認證群組

圖 362. 新建一個 SSL VPN 認證群組#

【註解】：任何可以描述此 ZTA VPN 用戶端的文字，例如：ZTAVPN-TEST。

【認證群組】：顯示已在上網認證中新增且尚未被套用過的群組。

【連線成功時顯示訊息之網址】：當 ZTA VPN 撥接成功後，自動轉向哪一個網頁。若沒有設定，則依使用者瀏覽器預設的網址。

• 查看已建立的群組

若有已建立的群組，可以點選 icon 圖示進入查看群組內的帳號和設定帳號的資訊。

查看已建立的群組

圖 363. 查看已建立的群組#

【使用者帳號】：列出群組中的所有使用者帳號。

【憑證】：可以註銷或重新取得憑證。

【下載軟體/憑證】：可以在此下載 ZTA VPN 用戶端或是憑證提供使用者使用。

【使用者固定IP位址】：裝置連線後，會固定取得這個 IP 位址。

【使用者固定MAC位址】：限制只有這個 MAC 位址的裝置可以連線。

【啟動】：決定帳號是否啟用。

【編輯】：使用編輯來設定固定IP / MAC位址。

13-1-3、頁面設定#

頁面設定提供管理者自訂 ZTA VPN 相關的介面。

• Client 下載頁面設定

這裡是使用者在下載 ZTA VPN 用戶端時，會看到的介面。

可以調整：

  1. 內容區塊文字顏色

  2. 主體區塊文字顏色

  3. 背景區塊顏色

  4. 內容區塊文字

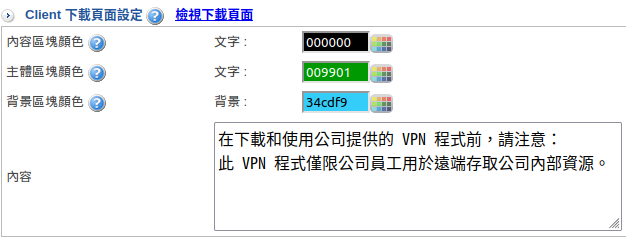

Client 下載頁面設定

圖 364. Client 下載頁面設定#

登入前圖片

圖 365. 登入前圖片#

登入後圖片

圖 366. 登入後圖片#

• 公告欄設定

當使用者登入 ZTA VPN 時，會看到一個公告欄，管理者可以在這裡設定公告內容。

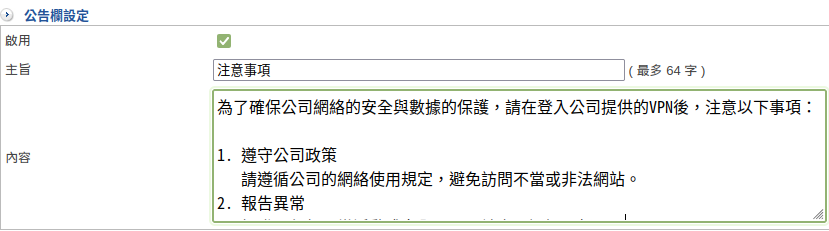

公告欄設定

圖 367. 公告欄設定#

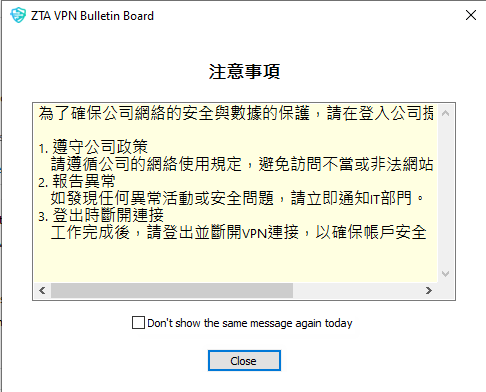

公告欄

圖 368. 公告欄#

13-1-4、連線狀態#

這裡可以看到目前 ZTA VPN 有哪些使用者連線。

【啟動拒絕連線紀錄】：啟動後， 13-1-5、連線記錄 中會產生伺服器拒絕連線的紀錄和原因。反之，只會做成功登入和登出的紀錄。

【登入失敗封鎖】：可以設定一個帳號在一定時間內登入失敗達到一定次數時，暫時封鎖這個帳號一段時間，避免暴力破解攻擊。 同時可設定封鎖的時間和進入永久封鎖的失敗次數。0 表示不啟用封鎖機制。

使用者列表可以看到以下資訊

  • 帳號

  • 狀態

  • 來源IP

  • 本機取得IP

  • MAC

  • 最後連線時間/已連線時間

  • 本機使用的介面

【剔除】：將已連線的使用者從伺服器端斷線

13-1-5、連線記錄#

每一個 ZTA VPN 的連線在 NG-UTM 中都有詳細的紀錄。管理者可以根據不同條件來查詢

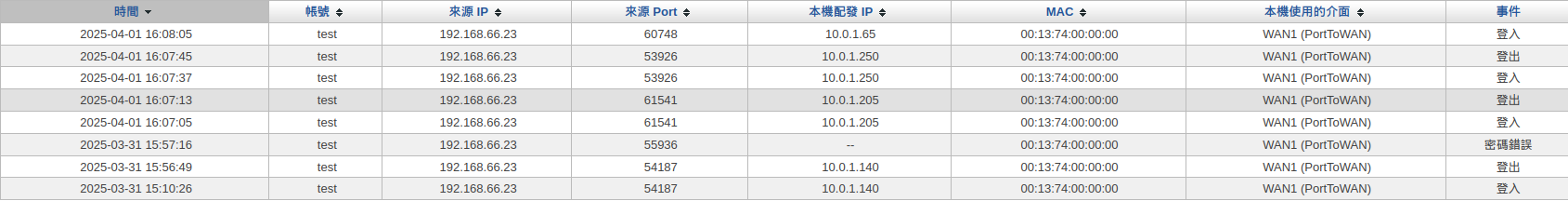

ZTA VPN 連線記錄

圖 369. ZTA VPN 連線記錄#

13-2、Site-to-Site#

ZTA VPN 的 Site-to-Site 模式可以讓兩個或多個地點的網路安全地連接在一起，形成一個虛擬的專用網路。這種模式適合企業有多個 分支機構或遠端辦公室，需要互相訪問內部資源的情況。

13-2-1、基本設定#

【通訊埠開放】：通道建立前兩端設備溝通的埠。預設為21820

【開放連線介面】：可以選擇要開放 ZTA VPN 服務的介面。

【來源 IP 白名單】：限制允許連線的來源位址

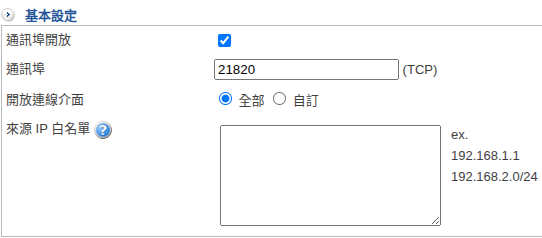

Site-to-Site 基本設定

圖 370. Site-to-Site 基本設定#

13-2-2、VPN Server#

【名稱】：給管理者辨識通道的名稱

【啟動】：啟動此通道

【VPN 模式】：分 Tunnel mode 跟 Mesh mode。Tunnel mode 是傳統的兩端 VPN 模式，Mesh mode 是 ZTA VPN 的專屬模式，適合多點連線的情況。

【本地端位址】：選擇要建立通道的本地端網路介面和位址。

【通道介面位址】：ZTA VPN 通道的位址，通常會選擇一個虛擬網段 IP 位址。

【通道通訊埠】：用來資料傳輸跟狀態偵測的通訊埠。與 Client 的通道通訊埠可不相同。

【MTU】：設定封包最大長度

【辨識碼】：將產生的辨識碼設定在 Client 確保兩端可以合法建立通道。辨識碼有建立規則，因此建議使用變更按鈕來自動產生。

【本地端網路】：Mesh mode 下允許連到遠端網路的本地端網段。Tunnel mode 會自動帶入所有網段。

Site-to-Site VPN Server 設定

圖 371. Tunnel mode 設定#

Note

若為 Mesh mode，需在畫面下方建立每個 Client 的設定。

【辨識碼】：每個通道會有唯一辨識碼

【遠端通道 IP】：和通道介面位址同一個網段的 IP 位址，作為遠端通道的位址。可用輔助選取來指定

【遠端網路】：Mesh mode 下允許連到其他端點的遠端網段。

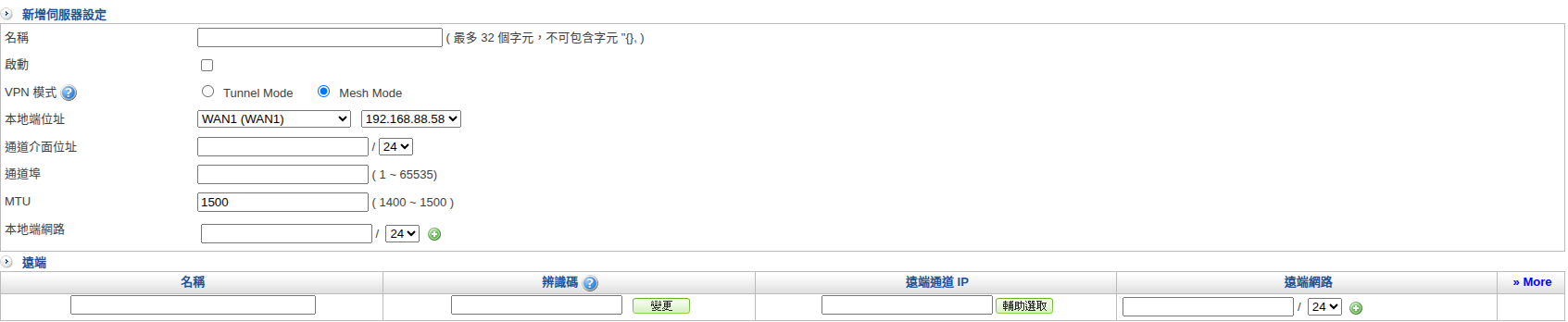

Mesh Mode 設定

圖 372. Mesh Mode 設定#

13-2-3、VPN Client#

【名稱】：給管理者辨識通道的名稱

【啟動】：啟動此通道

【伺服器位址】：填入 Server 設備在 13-2-2、VPN Server 中的本地端位址。

【伺服器通訊埠】：填入 Server 設備在 13-2-1、基本設定 中設定的通訊埠。

【辨識碼】：填入 Server 設備在 13-2-2、VPN Server 中設定的辨識碼。

【本地端位址】：選擇要建立通道的本地端網路介面和位址。在 Client 端可以用 None 來表示不指定。

【通道通訊埠】：用來資料傳輸跟狀態偵測的通訊埠。與 Server 的通道通訊埠可不相同。

【MTU】：設定封包最大長度

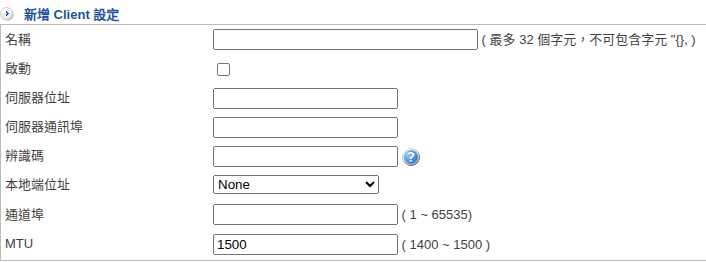

Site-to-Site VPN Client 設定

圖 373. Site-to-Site VPN Client 設定#
