第3章 網路設定

INF 是設計使用在內網的防火牆，以 ZONE 做區隔，連線以橋接(BRIDGE) 為主的 UTM。

使用環境大多建立在閘道設備和交換器之間，對傳輸的流量做過濾。

在 INF 上除了預設做管理使用的 MGMT 介面，其餘 ZONE 至少需要包含兩個實體介面以滿足橋接的性質。

本章會詳細介紹如何將多個實體網路介面組合成 ZONE，以及在建立ZONE時需要的注意事項。

3-1、區域設定

INF 預設會把 MGMT 標示為 ZONE 0，ZONE 0 跟 MGMT 的組合無法被管理者刪除，但可以把其他的實體 Port 加入 ZONE 0 中，

預設 IPV4 位址是 192.168.1.1。

Tip

在同一個 ZONE 有超過一個以上的實體 Port 組合時，預設Port 與 Port 之間的封包是阻擋的，需要管制條例設定規則才會通行。

3-1-1、區域設定

區域狀態圖列出目前每一個實體 Port 歸屬於哪個 ZONE，並用顏色及數字區分，同一個 ZONE 它的顏色會一樣。

當系統有任何 Port 不歸屬於任何 ZONE 時，管理者可以按下 的按鈕，建立一個新的 ZONE，

也可以在已經建立的 ZONE 中加入新的實體 Port。

如果要將某個實體 Port-X 從 ZONE 1 改成 ZONE 2，先要到 ZONE 1 把 Port-X 刪除，讓 Port-X 不屬於任何 ZONE，再到 ZONE 2 中加入 Port-X。

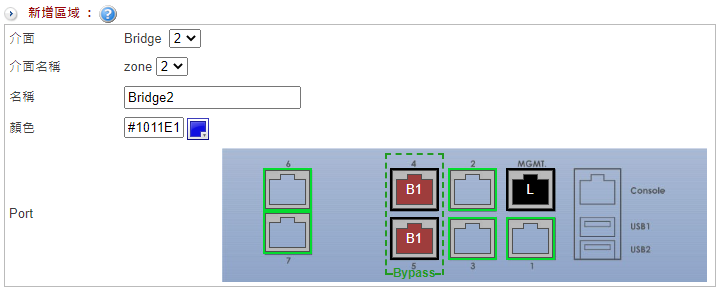

建立新的區域

如果有空的實體 Port 尚未被分配到 ZONE 中，管理者就可以新增一個 ZONE，按下 ，開始新增一個新的 ZONE：

圖 50. 圖3-1 新增區域

【介面】：選擇數字代號。

【介面名稱】：選擇新增 ZONE 的數字代號，系統以 ZONE 為前置代號，後面是數字。

例如：ZONE 0、ZONE 1….

【名稱】：新增使 ZONE 方便記憶的名稱，例如：會計、工程等等。

【顏色】：選擇 ZONE 的顏色。

【Port】：選擇 ZONE 的實體 Port，任何未標示數字的 Port 都可以選，也可以選擇多個 Port 組合成一個 ZONE。

【Power On ByPass】：在設備過電正常運行的狀況下，調整是否啟用 ByPass。若狀態為 On，封包不會經過條例上的過濾

【WatchDog ByPass】：勾選後可以在設備過電但當機的狀況下，讓 ByPass 可以啟動。

Tip

在選擇Port時，如果界面被 ByPass虛線框起來，被框起來的Port 為同一組ByPass Port，支援硬體ByPass。

硬體ByPass： 此功能啟動時，同一組ByPass Port會直接導通，就像是網路線接在一起般，其啟用時機點為設備斷電。

新增完成後會回到區域列表中，INF 會把每一個區域、名稱、顏色及它擁有的實體 Port 標示出來。

可點選 ，進入修改，或直接刪除 （只有 ZONE 0 沒有刪除鍵）。

圖 51. 圖3-1 區域列表

列表中的每個 ZONE 會出現在「網路設定 > 3-2、網路介面」的選單中，管理者可以針對這個 ZONE 進行網路設定。

3-1-2、線路設定

INF 的每一個 ZONE 都可以指定網卡速度，設定網卡速度有 2 種方式，可從「網路設定 > 區域設定 > 線路設定」中設定，

或是從首頁上方的【Port Information】，點選要設定的實體 Port 就可以設定調整網卡速度。

圖 52. 圖3-1 區域設定

【介面】：這個 Port 隸屬於哪一個 ZONE。

【Port】：實體 Port 是在第幾個位置上。

【線路狀態】：目前這個 Port 有無連線。如果沒接任何設備就會顯示 Disconnected，正常連線則會顯示 Connect。

【MAC 位址】：實體 Port 的 MAC 位址。

【Speed and Duplex Mode】：目前網卡跑的速度，及過去的連線狀態紀錄。

管理者可以手動調整網卡速度，共有 10Mbps / 100Mbps / 1000Mbps，全雙工或是半雙工等模式可以供選擇。

3-2、網路介面

完成「網路設定 > 區域設定」後，所有建立的介面都會出現在此處的頁籤列表中，管理者可以開始設定介面的網路 IP 位址、連線速度等網路資訊。

圖 53. 圖3-2 在網路介面的頁籤區域列表

如前面所提，INF 會保留 ZONE 0 為預設的 ZONE，所以出現在第一個的就是屬於 ZONE 0 的 LAN，

其他新增的介面會按照實體介面的順序，依序排列在後方，點選該頁籤後就可以進入網路設定。

3-2-1、網路介面設定

圖 54. 圖3-3 網路介面設定

【介面名稱】：這個介面是屬於哪個 zone（在「網路設定 > 3-1、區域設定」中定義）。

【MAC 位址】：這個介面的唯一 MAC 位址，同一個 INF 管理的設備，MAC 位址不可以重複。

【啟動】：LAN 介面預設是啟用狀態且不可以被關閉，其他新增的介面可選擇關閉、STATIC 或 DHCP。

· STATIC：介面的 IP 位址是在下方。

· DHCP：介面的 IP 位址是由 DHCP 伺服器配發。

【MTU】：每一個封包最大的 byte 數，預設為 1500 ，設定範圍是 1400~1500。

Tip

在INF建議選擇 STATIC 模式，介面位址設定IP的部份可以省略，統一透過MGMT界面管理。

3-2-2、訪問控制

圖 55. 圖3-3 訪問控制

【啟用訪問】：介面是否接受其他的 IP 位址查詢或進入管理介面。

· SNMP：介面是否接受 SNMP 的查詢。勾選後，此介面會把一些資訊，藉由 SNMP 協定送給遠端的 SNMP 伺服器。

· Ping：這個介面的位址是否接受 ICMP 協定。勾選後，介面上設定的 IP 位址會回應 ICMP 的封包。

· HTTPS：這個介面是否接受透過 https 協定進入管理介面。勾選後，介面上設定的 IP 位址都可以接受 https 服務。

3-2-3、防火牆防護設定

圖 56. 圖3-3 防火牆防護設定

【防護項目】：此介面是否要接受防火牆的防護。針對屬於這個介面上設定的 IP 位址，提供 SYN 攻擊、ICMP 攻擊、UDP 攻擊及 Port Scan 等 4 種攻擊防護。

管理者可以啟用其中數種或是全部。點選 就可以查看過去駭客的攻防紀錄。

SYN 攻擊、ICMP 攻擊、UDP 攻擊的防護能力可以在「管理目標 > 5-8、防火牆功能 」中設定。

3-2-4、介面位址

定義每一個實體介面的 IP 位址，新增設定完成後會列表顯示。

點選 進入新增 IP 位址：

圖 57. 圖3-5 網路介面 IP 位址設定

【名稱】： 容易辨識此介面的名稱，例如 VLAN 1。

【IP 位址】：為介面新增一個 IP 位址，例如：192.168.10.1。

【網路遮罩】：IP 位址涵蓋的範圍，以一個 C 子網段為例，填入 255.255.255.0。

【預設閘道】：屬於 WAN 類型或是介面後面還有接其他的路由器，就需要填入閘道位址，若內部類型介面沒有其他的路由設備則不需要。

【管理 IP】：介面上的 IP 位址是否要讓管理者可以登入管理。

3-3、路由管理

於主選單 MENU 上方可切換為 或 模式，INF-UTM 會將整台設備關於 IP 顯示或是設定的模式切換。

3-3-1、靜態路由

管理者在「網路介面 > 」上設定 IP 位址跟子網路遮罩後，這筆資料就變成系統內定的路由。

系統內定的路由表無法更改，要修改就需要從「介面位址」上重新設定 IP 位址跟子網路遮罩。

INF 會把所有的靜態路由表列出來：

圖 58. 圖3-6 IPV4 的靜態路由表

INF 除了由網路介面定義產生的內定路由表外，可以自行加入靜態路由表，靜態路由可以指定在特定介面有效。

按下 鈕後，進入新增一筆靜態路由：

圖 59. 圖3-7 IPV4 新增靜態路由

【名稱】：方便記憶的名稱，例如：10 網段、預設閘道等。

【目的網路】：目的網路的任何一個 IP 位址，例如，10.10.10.1。

【網路遮罩】：目的網路的 IP 位址涵蓋的範圍，以一個 C 子網段為例，填入的為255.255.255.0。

【閘道】：要往目的網路的閘道器位址。

【介面】：新增的路由表要屬於哪一個介面， 下拉選單後，系統會列出所有已建立的介面讓管理者選擇。

選項會用顏色區分不同的網路介面，分別是實體網路介面、IP 通道 (IP Tunnel)、GRE 通道、PPPoE 撥接介面、VLAN、PPTP 及 SSL VPN。

如果指定介面，則這一筆路由將只會在它所屬的介面生效；

若介面選擇為 NONE，路由設定將會對本機所有介面都有效，所有管理者建立的靜態路由表都可以匯出或是匯入。

3-3-2、預設閘道

當管理者沒有設定 出口線路，在靜態路由中也沒有指定路由的目的 IP 位址，要到特定目的地的 IP 位址將無法被傳送，此目的 IP 位址將會被丟棄；

為了避免這樣的情況發生，設定一個預設閘道給 INF，將所有沒有定義路由的目的 IP 位址，通通往這一個預設閘道。

除了預設閘道，在多 WAN 的環境，可以再設定備用閘道，當預設閘道斷線即會自動切到備用閘道上。

圖 60. 圖3-9 預設閘道列表

【偵測頻率】：每隔幾秒鐘，系統會偵測預設閘道是否存在，預設值為 10 秒，設定範圍 1-999。

點選 後，進入新增預設閘道：

圖 61. 圖3-9 新增預設閘道

【預設閘道 IP】：預設閘道的 IP 位址，所有沒被路由表定義的目的 IP 位址，通通往這個閘道。

【介面】：預設閘道屬於哪一個介面，系統會列出所有的介面讓管理者選擇。

【指定上網 IP】：當介面有很多個 IP 位址，用哪一個當作 NAT 位址轉換的 IP，可使用介面設定的 IP 位址或是自行定義。

3-3-3、動態路由

INF 支援 RIPv2 動態路由協議，只要指定介面跟路由週期，就可以將所有的路由協議學習起來，提供給系統使用。

學習到的路由表會列在動態路由列表中。

圖 62. 圖3-9 動態路由 RIPv2

【啟用】：是否啟用 RIP 路由協定

【介面】：選擇哪幾個實體介面要啟用 RIP 協議，可以多選。

【路由更新週期】：路由表更新的間隔時間，預設為 30 秒，設定範圍 30-3600 秒。

【路由逾時設定】：超過多少時間算逾時，預設是 180 秒，設定範圍 30-3600 秒。

3-4、VLAN(802.1Q)

VLAN 802.1Q 在交換器上是一個很基本的功能，能把內部網路切割成數個獨立的子網段，每一個網段獨立運作互不相干擾，

圖3-10 用實際的範例說明 VLAN 運作，Switch-A 分別接了 3 個網段，192.168.1.0/24、192.168.2.0/24 跟 192.168.3.0/24，

在 Switch-A 設定 3 個不同的 VLAN ID，分別是 10、20 跟 30，這 3 個不同 VLAN ID 的電腦在 Switch-A 或是更上層的網路設備沒有設定路由之前，彼此無法互通，僅同一個 VLAN ID 的電腦可以互通。

當網路封包從 Switch-A 往上送到 INF 時，INF 就需要拆解及組合這些帶 VLAN ID 的網路封包，才會知道它下一個目的地是哪裡，

本節說明如何拆解 VLAN ID 的設定。

圖 63. 圖3-10 VLAN 範例

按下 鈕後，進入新增 VLAN：

而在新增之前，要先確認所屬的交換器目前已經配置相同的 VLAN ID 跟網路區段，網路區段可以包含 IPV4 或是 IPV6 的位址，

如果這 2 個資訊無法跟對接的交換器互相符合，設定後網路封包將無法正常的被拆裝及組合，網路就會不通。

圖 64. 圖3-11 VLAN 設定範例

【介面名稱】：系統預設 VLAN 的名稱就是 VLAN，無法更改，僅能用 ID 分辨每個不同的 VLAN。

【啟動】：是否要啟用這個 VLAN ID。管理者可預先設定 VLAN ID，再藉由啟動功能決定要不要啟用這個 VLAN。

【介面】：新設的 VLAN 隸屬於哪一個區域 (ZONE)，INF 會把所有的區域列出，讓管理者選擇。

【MTU】：每一個封包最大的 byte 數，預設為 1500，設定範圍是 1400~1500。

【VLAN ID】：給此 VLAN 一個數字代碼，同一台 INF 的 VLAN ID 不可以重複，數字範圍是 1~4094。

【IP 位址】：VLAN ID 下包含的網路 IP 位址及區段，可設定 IPV4 跟 IPV6 位址。

【註解】：可新增備註說明。

【啟用訪問】：此 VLAN ID 的介面位址是否接受 SNMP 查詢跟 ICMP 回應，預設都是關閉。

設定完成後，INF 的介面就能夠把下層交換器的 VLAN ID 接收進來，把它拆解後根據路由設定把網路封包送到目的網路，

同樣的從目的網路收到的網路封包也透過 VLAN ID 的組合送到對應的 VLAN 去。

3-5、中斷設定

INF 使用的 CPU 都是多核心的架構，本身提供的服務眾多，每一種服務跟網路介面的流量又都不一樣。

依預設，系統會自動分配 CPU 資源給每一個服務，但是在某一些網路介面流量特別大的情況下，

讓系統自動分配 CPU 資源的反而讓忙碌的 CPU 更忙碌，空閒的 CPU 更空閒。

為了避免這樣的情況，INF 提供管理者 CPU 中斷服務，以調整系統資源。

3-7-1、硬體中斷設定

根據實體介面的中斷要求，分配 CPU 資源，例如當每一個網卡的 TX/RX 發出中斷要求時，就分配特定的 CPU 服務。

圖 65. 圖3-16 CPU 硬體中斷

【啟用中斷數據載入】：點選後會顯示每個 CPU 在時間內處理中斷的數量，管理者可根據中斷發生的來源來分配 CPU 服務。此數值會持續更新。

【自動配置】：將 CPU 服務用預設的方式分散到每個核心，此方式不一定最佳。點選後需儲存來生效設定。

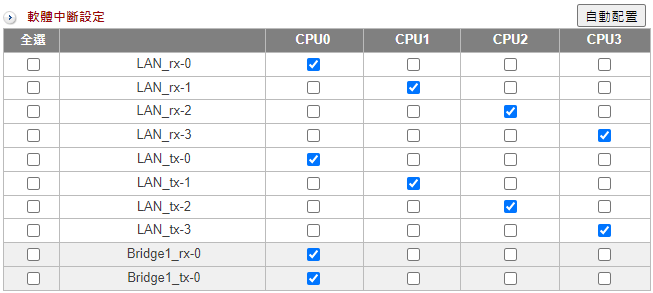

3-7-2、軟體中斷設定

用已經定義成 Zone 的介面分配 CPU 資源，跟硬體中斷最大不同是同一個 Zone 內可能有好幾個實體 Port。

圖 66. 圖3-17 CPU 軟體中斷

note

1. ：軟硬體中斷皆有自動配置選項，點選後

2. 設定後可以到「系統狀態 > 系統狀態 > 15-1-6、CPU 負載 」觀看每一個 CPU 的即時負載。
